Настройка и установка Телекарты по шагам:

  • проверка возможности приема сигнала спутникового ТВ,
  • подбор нужного комплекта оборудования,
  • выбор места монтажа антенны,
  • сборка антенны,
  • монтаж антенны и направление её на спутник,
  • настройка ТВ-приставки или CAM-модуля,
  • активация карты доступа.

В этой статье мы подробно описали порядок действий на каждом шаге, с фото- и видео- иллюстрациями и нашими пояснениями. В конце страницы есть блок с часто задаваемыми вопросами.

Итак, начнем!

До покупки

Спутниковое телевидение так повсеместно распространено благодаря практически полному отсутствию ограничений по месту его установки. Его можно смотреть не только в городской квартире, но и на даче, на садовом участке, в отдаленном селе, да хоть в чистом поле, если у вас будет там электричество. Однако некоторые ограничения технической возможности подключения все-таки имеются, и их лучше проверить до покупки дорогостоящего оборудования. Кроме этого, само оборудование надо уметь выбрать правильно.

Чтобы всё работало корректно, перед покупкой сделайте следующее.

Проверьте зону покрытия

Если посмотреть карту ниже, то покрытие спутниками Телекарты есть практически по всей территории России. Однако сам оператор сообщает, что в Амурской, Архангельской, Иркутской, Магаданской, Мурманской, Сахалинской, Калининградской областях, Еврейской АО, Республиках Карелия, Бурятия, Якутия, Тыва, Приморском, Забайкальском, Хабаровском краях возможность приема всех телеканалов  не гарантируется, сигнал в этих регионах слабый.

Выберите место для антенны

Антенна должна находиться на таком месте, чтобы «смотреть» прямо на спутник. Спутники висят над экватором, поэтому для России это будет всегда южное направление. При этом на пути сигнала не должно быть деревьев, стен других домов и прочих препятствий. Определить направление антенны удобнее всего с помощью приложения для смартфона SatFinder.

Узнайте диаметр антенны

В западной части России, в зоне покрытия спутника Экспресс-80, в большинстве регионов можно использовать антенну диаметром 60 см. Если вы подключаетесь к спутнику Экспресс-АМ5 — антенна нужна 80-90 см. Изучите карту ниже, чтобы узнать подходящий диаметр антенны.

Подберите приёмник

CAM-модуль могут установить те пользователи, чей телевизор поддерживает формат DVB-S2 и имеет слот CI+. В остальных случаях подойдет ТВ-приставка. Если вы подключаете несколько телевизоров — приставка или модуль требуется для каждого из них, а вот антенны достаточно одной.

В западной части России для приёма с Экспресс-80 обычно хватает антенны 60 см. Но чем севернее, тем ниже спутник над горизонтом и тем крупнее нужна тарелка. На северо-западе — в Петербурге и области, Карелии, Архангельской и Мурманской областях — берут уже 80–90 см и больше. Точный диаметр для своего города смотрите по карте.

Карта покрытия спутникового ТВ Телекарта

Вещание Телекарты ведётся с двух спутников:

  • «Экспресс-80» в позиции 80° в. д. — основная позиция, с неё принимает большинство регионов страны;
    «Экспресс-АМ5» в позиции 140° в. д. — вещание на восточные регионы.

Цифрами на рисунке указан требуемый диаметр антенны.

Если вы убедились, что ваш населенный пункт попадает в зону приема сигнала, определились, с какого спутника будете принимать сигнал, и знаете, что антенну вы без проблем можете разместить и направить на нужный спутник, выбрали нужный диаметр антенны и тип приемника — можно приобретать оборудование и переходить к его настройке.

Сборка и установка антенны

Перед тем как приступать к монтажу антенны, проверьте, все ли необходимое оборудование у вас имеется:

  • Приставка или CAM-модуль со смарт-картой для каждого телевизора.
  • Антенна и кронштейн, а также конвертер с количеством выходов, соответствующим количеству телевизоров.
  • Кабель коаксиальный нужной длины и 2 F-разъема.
  • Перфоратор или дрель для сверления отверстий под кронштейн.
  • Анкерные болты или шурупы для закрепления антенны.
  • Карандаш или фломастер разметки на стене.
  • Изолента и нож для разделки кабеля.
  • Набор гаечных ключей (от 10 до 22 мм) или разводной ключ.
  • Устойчивая лестница.

Сборка

Антенну собрать несложно, сделать это можно в любом месте — дома или на улице. При сборке вам понадобится набор гаечных ключей и крестовая отвертка. Аккуратно затяните гайки, кроме гаек крепления к настенному кронштейну и гаек настройки угла антенны. Кронштейн соберите отдельно и пока не прикрепляйте к самой тарелке.

Схема сборки антенны

Ниже представлена схема сборки антенны СА-600 и СА-900. Если у вас другая модель, обратитесь к инструкции, которая идет в комплекте с антенной.

№ Наименование № Наименование
1 Зеркало 10 Болт М6х45 (3 шт)
2 Штанга несущая 11 Винт М4х20, саморез (2 шт)
3 Держатель 12 Винт М6х14 полукруглый (2 шт)
4 Кронштейн поворотный 13 Гайка М6 (9 шт)
5 Держатель левый/правый 14 Гайка М8 (2 шт)
6 Зажим 15 Шайба d6 гровер (9 шт)
7 Скоба 16 Шайба d8 гровер (2 шт)
8 Болт М6х12 (2 шт) 17 Шайба d6 (12 шт)
9 Болт М6х16 (2 шт) 18 Шайба d8 (2 шт)

Установка конвертера и зачистка кабеля

После сборки установите на антенну конвертер в держатель на выносной штанге «головой» к зеркалу антенны. Пока не затягивайте хомут: конвертер нужно будет повернуть вокруг своей оси, и удобнее сделать это при наведении, вместе с азимутом и углом места.

Затем зачистите кабель и установите на него F-разъемы, как показано на рисунке:

Если телевизоров несколько, сигнал разводят на все приёмники. Проще всего поставить конвертер с нужным числом выходов и протянуть отдельный кабель к каждому. Но у Телекарты все каналы идут в вертикальной поляризации, поэтому подойдёт и делитель прямо на кабеле.

Подробнее о подключении двух телевизоров можно прочитать здесь.

Выбор места установки

Место для антенны выбирают так, чтобы она беспрепятственно смотрела на спутник.

Спутник висит над экватором, то есть южнее вас, и довольно низко над горизонтом. Значит, годится южная, юго-восточная или юго-западная стена, балкон с такой стороны или скат крыши.

Антенну вешают выше двух метров над землёй, чтобы под ней спокойно проходил человек. Поверхность нужна ровная, а стена прочная — зеркало диаметром 90 см на ветру работает как парус. И хорошо, если до антенны потом можно будет дотянуться со стремянки, потому что раз в несколько лет разъём и крепления стоит осматривать.

Чтобы понять, куда именно направляется антенна, нужны три значения.

  1. Азимут — угол поворота антенны по горизонтали, отсчитывается от направления на север по часовой стрелке.
  2. Угол места — высота спутника над горизонтом.
  3. Угол поворота конвертера — на сколько градусов конвертер разворачивается вокруг своей оси.

Проще всего получить их на сайте-калькуляторе, например www.mapsat.ru. Введите адрес, выберите спутник и запишите значения. Для Экспресс-80 и Экспресс-АМ5 они будут разными.

Куда разворачивается антенна в общих чертах, зависит от вашей долготы. Экспресс-80 занимает 80° восточной долготы, и из Центральной России на него смотрят на юго-восток, из Сибири примерно на юг, а с Дальнего Востока на юго-запад. Экспресс-АМ5 стоит на 140° и находится восточнее почти всей страны, поэтому из Сибири направление получается юго-восточным, а в Приморье и на Сахалине спутник оказывается почти точно на юге.

Что может помешать сигналу

Дальше остаётся проверить, свободен ли путь. Встаньте на место будущей антенны, повернитесь по азимуту и посмотрите вверх примерно на угол места. Там должно быть открытое небо.

Помешать могут соседний дом, козырёк балкона, парапет крыши и деревья. С деревьями сложнее всего, потому что зимой голая крона пропускает сигнал, а летом закрывает его целиком.

Обычное оконное стекло сильно ослабляет спутниковый сигнал, поэтому поставить антенну на подоконник и принимать через закрытое окно не получится.

Обзор на спутник можно проверить приложением с дополненной реальностью, вроде SatFinder. Оно рисует линию на спутник поверх изображения с камеры — наводите телефон на стену и сразу видите, упирается направление в соседнюю крышу или уходит в открытое небо.

Крепление антенны к стене

На выбранном месте на максимально ровной поверхности закрепите кронштейн. Сначала приложите его к стене, обведите крепежные отверстия маркером, и, просверлив их, прикрепите кронштейн. Для надежности лучше использовать анкерные болты. Кронштейн должен быть очень прочно прикреплен к стене. А вот антенна должна пока «сидеть» на кронштейне таким образом, чтобы у вас была возможность с некоторым усилием перемещать ее в вертикальной и горизонтальной плоскостях.

Если антенна — это самая высокая точка на здании, то в неё может ударить молния, поэтому нужно обеспечить грозозащиту. Подробнее об этом рассказываем здесь.

Точное наведение антенны на спутник

Наводят антенну по трём углам, которые вы посмотрели при выборе места. Азимут разворачивает её по горизонтали, угол места задаёт наклон, а конвертер поворачивается вокруг своей оси в держателе.

Порядок такой: сначала грубо по углам, затем подключаем приставку и доводим по шкале сигнала. Работать удобнее вдвоём. Один поворачивает антенну, второй следит за экраном и говорит, стало лучше или хуже.

Угол места

Начинают с наклона, потому что закрепить его проще, пока антенна свободно ходит по горизонтали.

Тут важно учитывать одну тонкость. Спутниковые антенны офсетные, у них зеркало вырезано из большой параболы не по центру, а сбоку. Из-за этого сигнал приходит не туда, куда смотрит зеркало, а заметно выше. Наклон зеркала и угол места — разные числа, и они расходятся градусов на двадцать пять.

Поэтому измерять транспортиром сам наклон тарелки бесполезно. Ориентируйтесь на шкалу углов на поворотном кронштейне — она есть у большинства антенн и размечена уже с поправкой. Сверьтесь с инструкцией к своей модели, там указано, что именно отмечено на шкале.

Выглядит это непривычно. При угле места около 16°, как в европейской части России на Экспресс-80, зеркало стоит почти вертикально и даже слегка наклонено вперёд, хотя спутник находится выше горизонта. Так и должно быть.

Азимут

Теперь поворот по горизонтали. Стоя у антенны, компасом пользоваться неудобно и ненадёжно: стальной кронштейн и сама тарелка притягивают стрелку, и она отклоняется от севера. Поэтому азимут откладывают в стороне.

Отойдите на несколько метров от стены, определите по компасу север и отсчитайте от него нужный угол по часовой стрелке. В полученном направлении наметьте себе ориентир, что-нибудь заметное вдалеке: угол дальней крыши, отдельно стоящее дерево, трубу. Дальше антенну разворачивают уже на него, и компас больше не нужен.

Обратите внимание, какое число вы откладываете. Компас показывает на магнитный полюс, а не на географический, и расхождение между ними доходит до десяти градусов и больше. Калькуляторы обычно выдают оба значения, истинный азимут и магнитный. Нужно брать магнитный.

Компас на смартфоне для этой задачи подходит хуже механического. Он сбивается от арматуры в стене и от магнитного чехла.

Поворот конвертера

Телекарта вещает в линейной поляризации, и плоскость сигнала на приёме разворачивается тем сильнее, чем дальше вы от долготы спутника. Конвертер поворачивают, чтобы это компенсировать.

Направление поворота определяют, глядя на антенну со стороны улицы, то есть стоя к ней лицом. Если вы западнее спутника, конвертер вращают по часовой стрелке, если восточнее — против. Для Экспресс-80 граница проходит по 80-му меридиану, для Экспресс-АМ5 по 140-му, а значит, почти вся Россия оказывается западнее.

Проверить себя можно простым способом: при правильном повороте нижняя часть конвертера всегда смещается в сторону юга. Правило работает одинаково и на западе страны, и на востоке. Ровно на долготе спутника поворот не нужен вовсе, там конвертер стоит «низом» к земле. Для Экспресс-80 это примерно долгота Омска и Новосибирска, для Экспресс-АМ5 — Хабаровского края.

После этого затяните хомут и подключите кабель к конвертеру. Закрепите его по нижнему краю дуги конвертеродержателя стяжками, оставив у антенны запас около метра — со временем разъём придётся менять, и запас даст такую возможность. Второй конец кабеля протяните к приставке или, если у вас CAM-модуль, к телевизору.

Доводка по шкале сигнала

Осталось немного — завершить поиск сигнала уже с помощью вашего приемника и настроить сам приемник.

Соедините ТВ-приставку с антенной с помощью телевизионного кабеля.
Для этого прикрутите к ней антенный кабель через вход LNB IN (SAT IN), а с помощью провода HDMI подключите приставку к телевизору. Подключение кабеля к приёмнику производится СТРОГО при выключенном из сети 220 вольт приёмнике.

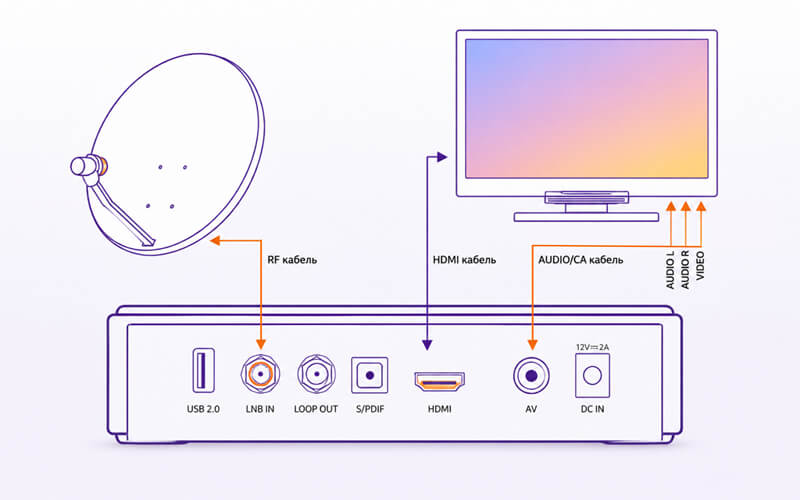

На рисунке схематично представлено подключение ТВ-приставки к антенне и к телевизору.

Если у вас CAM-модуль, а не приставка, сначала установите его и задайте параметры спутника в телевизоре — как это сделать, описано ниже. Шкалы сигнала телевизор показывает в том же меню ручной настройки, и наводиться можно по ним.

Далее войдите в меню установки антенны и задайте транспондер — по нему приёмник и будет искать спутник.

Для Экспресс-80:
— частота — 10981 МГц;
— поляризация — вертикальная (В);
— символьная скорость — 44948 кСимв/с;
— FEC — 2/3;
— стандарт — DVB-S, модуляция QPSK;
— тип конвертера — универсальный, гетеродин 9750 МГц.

Для Экспресс-АМ5:
— частота — 10981 МГц;
— поляризация — вертикальная (В);
— символьная скорость — 44948 кСимв/с;
— FEC — 5/6;
— стандарт — DVB-S, модуляция QPSK;
— тип конвертера — универсальный, гетеродин 9750 МГц.

Частота у обоих спутников совпадает, различается только FEC.

Гетеродин спрашивают не все приёмники. Если в меню есть только строка «тип конвертера», выбирайте универсальный, значение подставится само.

На экране появятся две шкалы, уровень (в некоторых приставках он подписан как мощность) и качество.

Уровень поднимается от одного факта подачи питания на конвертер. Поэтому наводятся по нижней шкале, по качеству: пока антенна не поймала спутник, там ноль.

Дальше начинается поиск. Ослабьте горизонтальную фиксацию настолько, чтобы антенна поворачивалась с усилием, и смещайте её небольшими шагами сначала в одну сторону, потом в другую. Сектор поиска составляет около пяти градусов в каждую сторону от расчётного направления, а по вертикали трёх. Наглядный ориентир — линейка на вытянутой руке, это примерно десять сантиметров по горизонтали и шесть по вертикали.

После каждого шага выдерживайте паузу в три-пять секунд. Приставке нужно время, чтобы захватить сигнал, и без паузы вы проскочите нужное положение, ничего не заметив.

Если проход по горизонтали ничего не дал, сместите верхний край зеркала примерно на сантиметр вперёд или назад и повторите проход. И так, пока качество не поднимется.

Как только шкала ожила, уменьшайте шаг. Найдите максимум по горизонтали, затяните горизонтальные гайки, потом отпустите вертикальные и точно так же поймайте максимум наклоном. Затем стоит вернуться к горизонтали и проверить ещё раз, потому что после фиксации положение слегка уходит.

Напоследок затяните всё окончательно и проверьте, что показания не изменились.

Если же вы поворачиваете антенну, а шкала уровня стоит на нуле и не шевелится, дело не в наведении. Так проявляется отсутствие питания конвертера, чаще всего из-за плохого разъёма или оборванной жилы. И отойдите от антенны, прежде чем смотреть на экран: человек, стоящий перед зеркалом, заслоняет сигнал.

Настройка ТВ-приставки

Приставка у вас уже подключена и знает параметры транспондера — всё это делалось при наведении антенны. Осталось вставить карту доступа и запустить поиск каналов.

  1. Выньте вилку приставки из розетки.
  2. Вставьте карту доступа в картоприёмник. Рядом со слотом нарисована стрелка, она показывает, какой стороной карта заходит внутрь. Карта должна войти легко, без усилия.
  3. Включите приставку в сеть и дождитесь загрузки. Если карта установлена в первый раз, приставка предложит выбрать профиль — подтвердите кнопкой ОК.
  4. Запустите поиск каналов. В приставках Телекарта за это отвечает синяя кнопка на пульте.
  5. В окне поиска включите пункт «Поиск сети» и подтвердите выбор.
  6. Дождитесь окончания поиска и нажмите ОК. Приёмник перейдёт в режим просмотра.

Каналы найдутся, но пока останутся закрытыми — карту доступа нужно активировать. Об этом дальше.

Названия пунктов меню для разных моделей приемников могут отличаться.

Настройка CAM-модуля

  1. Отключите телевизор от электросети.
  2. Подключите антенный кабель к разъёму, помеченному SATELLITE. У телевизоров обычно два антенных гнезда, и второе предназначено для эфирной антенны — спутниковый сигнал в него не пойдёт.
  3. Установите модуль в слот CI+. Он бывает сбоку или на задней панели, в зависимости от модели. Модуль заходит только одной стороной, усилие прикладывать не нужно.
  4. Вставьте карту доступа в модуль чипом в ту сторону, где нанесён логотип Телекарты.
  5. Включите телевизор в сеть. На экране появится сообщение «Обнаружен модуль CI» или похожее.
  6. В меню телевизора выберите спутниковое телевидение как источник сигнала и перейдите к ручной настройке.
  7. Добавьте транспондер вручную и включите питание конвертера, если такой пункт есть.

Для Экспресс-80:
— частота — 10981 МГц;
— поляризация — вертикальная (В);
— символьная скорость — 44948 кСимв/с;
— FEC — 2/3;
— стандарт — DVB-S, модуляция QPSK;
— тип конвертера — универсальный, гетеродин 9750 МГц.

Для Экспресс-АМ5 всё то же самое, кроме FEC — там 5/6.

В этом же меню телевизор показывает шкалы уровня и качества сигнала. По ним и наводят антенну, как описано в разделе о точном наведении. Полный поиск каналов запускают уже после того, как качество вышло на максимум: автоматический поиск раньше времени ничего не найдёт, потому что в памяти телевизора нет транспондеров Телекарты.

Меню у каждого производителя своё, поэтому названия пунктов смотрите в инструкции к телевизору. Бывают модели, где транспондер вручную задать нельзя и доступен только выбор спутника из готового списка. Тогда поищите в нём Express 80 или Express AM5, а если их там нет, антенну придётся наводить с прибором или с приставкой.

Для ручной настройки используйте следующую информацию:

Транспондеры Телекарты
Частоты каналов Телекарты

Если каналы не нашлись

  1. Посмотрите на шкалу уровня. Если она на нуле и не двигается при повороте антенны, до конвертера не доходит питание. Причина почти всегда в разъёме: накручен слабо, центральная жила не достаёт до контакта или касается оплётки.
  2. Уровень есть, а качество ноль — антенна не поймала спутник, возвращайтесь к наведению. Заодно проверьте, те ли параметры транспондера вы ввели: у Экспресс-80 и Экспресс-АМ5 различается FEC.
  3. Каналы нашлись, но экран чёрный — так выглядит неактивированная карта, об этом ниже.

Активация оборудования

Оборудование Телекарты обязательно нужно активировать. При активации на карту доступа начинает отправляться информация о вашей подписке — выбранном пакете каналов, тарифе и т. д.

Активация Телекарты производится по звонку в круглосуточную службу техподдержки 8 (800) 100-104-7. Звонок бесплатный по РФ. Вам потребуется назвать номер лицевого счета, он же номер карты доступа и написан на самой карте (см. рисунок).

Для активации оставьте карту доступа в картоприемнике работающего ресивера, настроенного на кодированные телеканалы. Через некоторое время (от 10 минут до 3 часов) карта доступа будет активирована. Не выключайте ресивер и не переключайтесь с закодированных каналов до активации карты.

Если у вас бескарточный модуль, для активации потребуется его идентификатор, уточните порядок активации в поддержке оператора.
