Двадцать федеральных телеканалов вещают бесплатно, и чтобы их принимать, нужна антенна. Сигнал идёт по воздуху с наземных вышек, и поймать его можно, если есть антенна и телевизор с цифровым тюнером. Такое телевидение называют эфирным, и доступно оно абсолютному большинству жителей нашей страны.
Давайте разберём, какие бывают антенны для эфирного цифрового ТВ и как её выбрать и не ошибиться.
Дециметровая, метровая или всеволновая
Антенна для эфирного телевидения — не то же самое, что спутниковая «тарелка». Та ловит сигнал со спутника и к нашей задаче отношения не имеет. Нам нужна антенна, которая принимает сигнал наземных вышек, и в описании у неё стоит ДМВ, UHF, DVB-T2 или прямо «для цифрового эфирного телевидения».
Дальше внутри этого класса начинается свой выбор, и первым делом по диапазону принимаемых частот.
Дециметровые (ДМВ, UHF)
Работают в диапазоне ультравысоких частот. Основная сеть первого и второго мультиплексов (мультиплекс — это пакет каналов, вещающих на одной частоте) в России построена именно в полосе частот 470–790 МГц.
В характеристиках диапазон пишут по-разному — 470–790, 470–860, 470–862 МГц. Дело не в разном качестве: 862 МГц был прежним потолком телевизионного диапазона, потом частоты выше 790 МГц отдали мобильной связи, а конструкция антенны как принимала эту полосу, так и принимает. На приём двадцати каналов это не влияет, любой из этих вариантов подойдёт.
Метровые (МВ, VHF)
Рассчитаны на очень высокие частоты, 30–300 МГц. В характеристиках это обычно 174–230 МГц или похожие цифры. Там работало аналоговое телевидение, а цифровые мультиплексы в этот диапазон не выведены, так что покупать метровую антенну не нужно. Да их сейчас отдельно почти и не продают.
Всеволновые
Принимают оба диапазона сразу. Звучит солиднее, но для цифрового ТВ никакого выигрыша не даёт, ведь метровая часть остаётся без дела. Смысл в ней появляется, если вам есть что принимать в этом диапазоне — местный аналоговый канал, где он ещё сохранился, или FM-радио, когда антенна его поддерживает.
Получается, что смотреть надо на строчку ДМВ или UHF в характеристиках. Всеволновая тоже подойдёт, ДМВ в неё входит. А вот чисто метровая антенна, оставшаяся от старого телевизора, для цифрового ТВ бесполезна.
И помните, что антенна — половина комплекта. Ещё понадобится тюнер DVB-T2, встроенный в телевизор или в виде отдельной приставки. Что из этого нужно вам, разбирали здесь.
Комнатная, уличная или универсальная
Расстояние до вышки — отправная точка выбора между комнатной и уличной антенной, и узнать его можно в приложении РТРС «Телегид». Если вышек рядом две, ориентируйтесь не на ближнюю, а на ту, до которой меньше препятствий — именно её удалённость и берите в расчёт.
Комнатная

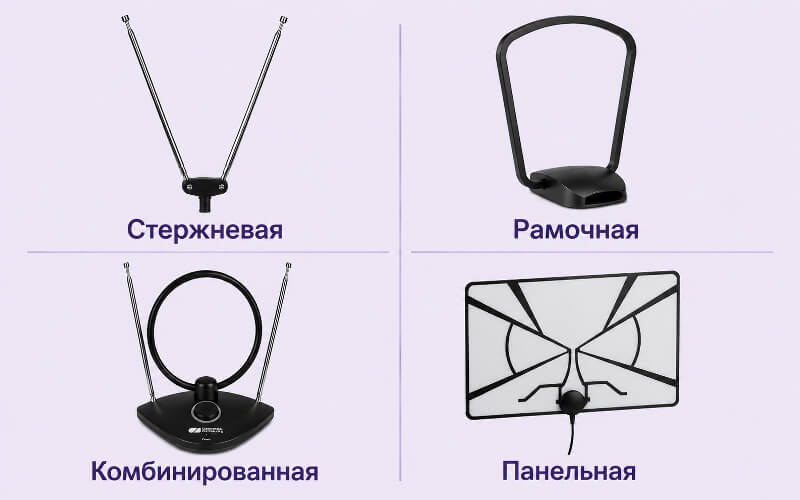

Компактная, ставится на подоконник или рядом с телевизором, подключается за минуту. Такие антенны бывают нескольких конструкций.
Стержневая — те самые «рожки» или «усы», знакомые по старым телевизорам. Усы рассчитаны на метровый диапазон, то есть на аналоговое вещание, и для цифры от них толку мало.
Рамочная — кольцо или квадрат из проводника. Как раз дециметровая, для наших частот подходит.
Комбинированная соединяет рамку и усы. В продаже встречается чаще всего, и цифровой диапазон в ней принимает именно рамка.
Панельная — плоская коробка или пластина, часто активная. Удобна тем, что её легко прижать к стеклу или повесить на оконную раму, а это для комнатной антенны половина успеха.
Выбирать имеет смысл между рамочной, комбинированной и панельной, а чисто стержневые усы лучше оставить в прошлом.
Работает комнатная антенна только там, где сигнал сильный. Условий три, и выполниться должны все:
- до вышки недалеко, ориентировочно 10–15 километров;
- на пути нет радиотени, то есть возвышенностей, леса и высоких зданий между вами и вышкой;
- в комнате есть окно, желательно выходящее в сторону вышки.
Толстые железобетонные стены ослабляют дециметровый сигнал очень заметно, потому комнатную антенну и двигают к окну. Если окно выходит на застеклённый балкон, то лучше вынести антенну именно на балкон. Одной преградой меньше, а от дождя антенна по-прежнему укрыта.
На улицу комнатную антенну выносить не стоит. Корпус и разъём у неё не рассчитаны на погоду, пластик за сезон-другой мутнеет и трескается, а в разъём попадёт вода.
Есть у комнатных антенн ещё одна особенность, о которой предупреждают редко. На границе уверенного приёма такая антенна нередко берёт только один мультиплекс из двух, и вместо двадцати каналов находится десять. Пакеты идут на разных частотах, и до слабой антенны один из них добирается хуже.
Уличная
Крупнее и дороже, ставится на мачту или на кронштейн, закреплённый на стене либо на крыше. Придётся предусмотреть отверстие в стене под кабель и нормальное крепление.
Уличную обычно берут, когда до вышки порядка пятнадцати километров и дальше, особенно без прямой видимости. Она же выручает при плотной застройке, сложном рельефе, в частном доме и на даче, а ещё в квартире с толстыми стенами и окнами не в ту сторону. Универсальной границы тут нет, нужно смотреть по конкретной ситуации.
Главный козырь уличной антенны даже не в конструкции, а в высоте установки. Каждый метр вверх убирает с пути сигнала крыши, деревья и заборы, и зачастую это даёт больше, чем любой усилитель.
Конструкций уличных антенн тоже несколько.
Волновой канал («ёлочка», антенна Уда – Яги) — длинная трубка с рядом поперечных элементов. Классика жанра: принимает узким сектором и за счёт этого берёт дальше остальных.
Логопериодическая — тоже ряд поперечных элементов, но они уменьшаются к переднему концу. Работает в более широкой полосе частот, но усиление обычно скромнее, чем у волнового канала.
Решётка («сетка») — конструкция с отражателем и несколькими активными элементами.
Панельная в уличном исполнении — та же плоская коробка, что и у комнатных, только в защищённом от погоды корпусе.
Тип конструкции — не главный критерий выбора. Смотрите характеристики конкретной модели.
Универсальная
Промежуточный класс, такие антенны ставят и внутри, и снаружи. По дальности они выигрывают у комнатных, но полноценным уличным уступают. Разумный вариант, когда лезть на крышу не хочется, а комнатной уже мало. Такую вешают на незастеклённом балконе или на наружной стене под окном.
Коллективная
Об этом типе рассказываем для полноты картины, вряд ли вам придётся её покупать. Это общая антенна на весь дом, стоит на крыше многоквартирного дома, а сигнал от неё разведён по квартирам. Если у вас в стене телевизионная розетка и телевидение раньше работало, скорее всего вы подключены к ней. Своя антенна тогда не нужна, а для подключения и при неполадках обращаются в обслуживающую организацию.
Активная или пассивная
Пассивная антенна работает только за счёт своей конструкции. Размеры и расположение её элементов подобраны под нужные частоты, этим она сигнал и собирает. Электричества не требует, собственных шумов не вносит.
Активная несёт внутри усилитель, плату, которая поднимает уровень принятого сигнала. Стоять он может в корпусе антенны или отдельным блоком на мачте, и питание ему нужно в любом случае.
Способ питания указывают в характеристиках. Вот какие обозначения там можно встретить.
- USB 5В — шнур питания подключается в USB-порт телевизора или приставки. Самый удобный вариант для комнатной антенны.
- Антенный разъём 5В — напряжение идёт по тому же коаксиальному кабелю, что и сигнал. Включается в меню приставки или телевизора пунктом «Питание антенны». Так обычно питают уличные антенны.
- Сеть 220В — отдельный адаптер в розетку. Значит, рядом с антенной или с блоком питания понадобится точка электропитания.
- Без питания — это пассивная антенна, усилителя в ней нет.
Тут важно помнить, что активная антенна с усилителем не значит «получше». Усилитель тут скорее лекарство от слабого сигнала, чем витамин для здорового.
Смысл в усилителе появляется, когда сигнала мало, но он всё же есть. Далёкая вышка, длинный кабель, разводка на несколько телевизоров — усилитель компенсирует потери в тракте и помогает сигналу дойти до тюнера. Только дальность приёма он не гарантирует. Если полезного сигнала уже почти нет или он забит помехами, усиление не спасёт.
Более того, в зоне уверенного приёма активная антенна скорее навредит, ведь усилитель поднимает вместе с сигналом и помехи, а сильный вход перегружает тюнер, и картинка начинает рассыпаться. Свой шум усилитель тоже добавляет, и у дешёвых моделей его особенно много.
Кстати, о разводке. Каждое ответвление разветвителя забирает свою часть сигнала, и уровень падает. При хорошем приёме запаса обычно хватает, и пассивный делитель на два телевизора прекрасно работает без всякого усилителя. А вот на слабом сигнале усилитель понадобится.
У части активных антенн есть регулировка усиления, и это как раз ответ на проблему переусиления. Если вы опасаетесь, что усиление будет чрезмерным, это как раз ваш вариант.
Коэффициент усиления
Это одна из главных характеристик, по которым сравнивают антенны. Измеряется она в децибелах (дБ) и показывает, насколько сильно антенна концентрирует приём в нужном направлении по сравнению с эталонной.
Строго говоря, антенна сама по себе ничего не усиливает в буквальном смысле, энергии она не добавляет. Коэффициентом усиления называют то, насколько она собирает сигнал с большей площади и концентрирует приём в нужном направлении, примерно как лупа собирает свет в точку. Величина эта задаётся конструкцией, размерами и расположением элементов, потому её указывают и для пассивных антенн, которые электричества не потребляют и усилителя не имеют.
У пассивной и активной это число означает разное. У пассивной модели указано усиление самой антенны, её конструкции. У активной производитель нередко приводит суммарное число, куда входит и усиление встроенного усилителя. Так что «12 дБ» у пассивной и «28 дБ» у активной — величины из разных категорий, и сравнивать их в лоб нельзя.
Что означает большой коэффициент усиления. У пассивной антенны высокое усиление достигается размером и конструкцией: чем больше элементов и чем длиннее антенна, тем дальше она берёт, но и тем уже сектор, из которого принимает. Так что выбор идёт не между «сильнее» и «слабее», а между дальностью и терпимостью к неточной наводке. Для города с близкой вышкой хватает скромных значений, для дальней трассы берут антенну помощнее и разворачивают её в направлении вышки точнее.
Смотрите, для какого диапазона указана цифра. У всеволновых антенн усиление в метровом и дециметровом диапазонах разное, и в описании иногда приводят то, которое красивее. Нам нужно значение для ДМВ.
дБ, дБи или дБд. Если в характеристиках стоит дБи (dBi), усиление отсчитано от воображаемого идеального излучателя, который светит одинаково во все стороны. Если дБд (dBd), то от полуволнового диполя, простейшей реальной антенны. Разница между шкалами 2,15 дБ, и одна и та же антенна в дБи получит цифру побольше. А когда производитель написал просто «дБ», без уточнения, понять, от чего он считал, невозможно, и сравнивать это значение с другой моделью нужно с осторожностью.
Диаграмма направленности
Диаграмма направленности показывает, с каких сторон антенна принимает сигнал хорошо, а с каких почти не принимает. Рисуют её в виде лепестков, где длинный главный лепесток — основное направление приёма, а короткие боковые — то, что антенна цепляет сбоку.
Направленная антенна имеет узкий главный лепесток. Она собирает сигнал с одной стороны и за счёт этого берёт дальше, но её надо развернуть к вышке. Точность до градуса при этом не требуется, у телевизионных антенн главный лепесток обычно шириной в десятки градусов. Это не спутниковая тарелка, где нужно точное наведение и счёт идёт на доли градуса.
Всенаправленная, её же называют круговой или антенной на 360 градусов, принимает со всех сторон, и точно ориентировать её не нужно. Расплата — меньшее усиление и большая восприимчивость к помехам, которые приходят с любой стороны. Пригодиться она может, если вышки стоят в разных направлениях и хочется ловить обе. Правда, для эфирного телевидения круговые в продаже редкость, основная масса товара направленная.
Отличить одну от другой можно на глаз, по симметрии. У уличной круговой нет «переда» и «зада»: обычно это вертикальный штырь или кольцо, и с любой стороны она выглядит одинаково. У направленной есть явная ось и отражатель — сетка, пластина или крупный элемент сзади, а вперёд элементы укорачиваются.
А вот комнатные антенны к круговым при всей своей внешней симметрии не относятся, хотя многие так думают. Направленность у них есть, просто слабая: сектор широкий, и точность наводки не критична. Но повернуть рамку или панель лицом к окну всё равно стоит, разница бывает ощутимой.
Направленность выигрывает не только в дальности. Всё, что приходит сбоку — помехи от техники, отражения от соседних домов, — узконаправленная антенна принимает слабо, и это идёт на пользу. Отражённый сигнал приходит на долю секунды позже прямого, тюнер получает две копии вместо одной и путается, а картинка на экране может от этого страдать.
Радиус приёма
В характеристиках антенны часто указывают дальность — 50 км, 100 км, иногда больше. Но тут нужно понимать, что это значение получено в идеальных условиях, когда есть прямая видимость, нет препятствий, а антенна поднята высоко.
В жизни всё решают условия приёма. Рельеф, застройка, высота установки, мощность передатчика на вышке, даже сторона дома. Одна и та же антенна с заявленными «до 80 км» в одном случае берёт за тридцать километров, а в другом не тянет и десяти, потому что между ней и вышкой холм.
Так что заявленная дальность годится разве что как очень грубый ориентир и уж точно не как обещание. Выбирать антенну разумнее по реальным условиям приёма, конструкции и коэффициенту усиления, а не по этому показателю.
Что ещё смотреть при покупке
Материал
Комнатные обычно пластиковые, лёгкие. Уличные делают из алюминиевых сплавов, которые не ржавеют и мало весят, или из стали, что прочнее, но тяжелее и требует более серьёзного крепления.
Комплектация
Проверьте, положен ли в коробку кабель и какой длины, есть ли крепление. У комнатных антенн кабель обычно короткий, метр-полтора. Если антенна встанет у окна, а телевизор стоит в другом конце комнаты, длины не хватит. Нарастить её несложно, соединители продаются в любом магазине, но проще сразу взять антенну с кабелем подлиннее. К наружным антеннам кабель часто не кладут вовсе, и покупать его нужно отдельно. О том, как выбрать кабель, мы писали в отдельной статье.
Регулировка усиления у активных моделей
Пригодится, если вы не уверены в уровне сигнала, ведь подстроить нужное усиление проще, чем менять антенну.
Поддержка FM-диапазона
Некоторые антенны принимают и радио, 87,5–108 МГц. На телевидение это не влияет, но если в доме есть приёмник или музыкальный центр без своей антенны, одна антенна закроет обе задачи.
Способ крепления
У наружных антенн проверьте, что идёт в комплекте. Одни продаются с кронштейном, другие только с хомутами под мачту, а мачту покупают отдельно. Разница в цене на этом иногда съедает всю экономию.
Всепогодное исполнение
Для наружных антенн посмотрите нижнюю границу рабочих температур и защиту от влаги. Пластиковые узлы дешёвых моделей на морозе делаются хрупкими, а вода, попавшая в корпус усилителя, выводит его из строя за одну зиму.
Что выбрать под вашу ситуацию
| Ситуация | Что подойдёт |
|---|---|
| Квартира, вышка видна из окна, до 10 км | пассивная комнатная |
| Квартира, вышка близко, но окна не в ту сторону | направленная комнатная или универсальная на балконе |
| Квартира, толстые стены, слабый приём | активная комнатная или универсальная за окном |
| Частный дом, до 15 км, прямая видимость | пассивная уличная |
| Частный дом или дача, 15–30 км | уличная направленная, при слабом сигнале активная |
| Дача, 30 км и дальше | активная уличная направленная, поднятая как можно выше |
| Несколько телевизоров через разветвитель | при нехватке уровня сигнала активная антенна или усилитель |
| Многоквартирный дом с общей антенной | своя не нужна, подключайтесь к телевизионной розетке |
Вопрос-ответ
Нужна ли антенна для цифрового ТВ?
Для эфирного приёма обязательно, ловить сигнал больше нечем. Без антенны обходятся, только когда телевидение приходит другим путём: по кабелю от оператора, через интернет или со спутника.
Подойдёт ли старая антенна от аналогового телевидения?
Зависит от того, на какой диапазон она рассчитана. В аналоговом вещании работали оба, и метровый, и дециметровый, поэтому старые антенны бывают разные. Дециметровая или всеволновая цифровой сигнал примет, а чисто метровая нет. Посмотрите характеристики модели или прикиньте по конструкции: у метровой части элементы длинные, от полуметра, а дециметровая — это короткие усики или рамка размером с ладонь.
Можно ли подключить два телевизора к одной антенне?
Да, через разветвитель (делитель). Каждое ответвление забирает часть сигнала, но при хорошем приёме этого запаса обычно хватает. А вот если сигнал и без того слабый, понадобится активная антенна или отдельный усилитель.
Чем активная антенна отличается от пассивной?
Встроенным усилителем и потребностью в питании. Активная поднимает уровень сигнала и компенсирует потери в кабеле, но добавляет собственный шум и рядом с вышкой может испортить картинку. Пассивная работает только за счёт конструкции.
