Иногда случается так, что картинка на экране ТВ «рассыпается» на кубики или замирает, звук пропадает вместе с картинкой. Все это — следствие слабого сигнала антенны. Можно ли его усилить и как?

Выбор способа усиления сигнала напрямую зависит от того, по каким причинам он слабый. Не стоит рассчитывать, что можно просто поставить усилитель сигнала — это поможет не всегда. Ведь если, например, причина плохого сигнала — это неверно настроенная антенна, то усилитель будет бесполезен — нет смысла усиливать изначально плохой сигнал. По сути, чтобы усилить сигнал антенны, нужно в первую очередь найти и устранить причины, по которым он стал неустойчивым.

Далее разберём распространённые причины неустойчивого сигнала — сначала для спутниковой антенны, потом для эфирной.

Причины слабого сигнала спутникового ТВ

  1. Неточная настройка антенны
    Антенна, как известно, должна «смотреть» в сторону спутника — и чтобы ее соответствующим образом повернуть, используются параметры угла места и азимута, а ещё поворот конвертера по поляризации. Верные настройки может подсказать специальный прибор или программа для смартфона, не стоит поворачивать антенну «на глаз».
    Иногда случается, что антенна изначально была настроена верно, но ее сдвинул сильный порыв ветра или птица.
    В обоих случаях для усиления сигнала антенны нужно настроить ее точно на спутник и надежно зафиксировать. Если проблема повторяется — задумайтесь о покупке перфорированной антенны или об усилении крепления.
  2. Препятствие по направлению на спутник
    Случается, что антенна повернута под правильным углом, но установлена в неправильном месте. Дело в том, что между спутником и антенной не должно быть видимых препятствий. Деревья, стена соседнего дома и аналогичные преграды мешают устойчивому приему сигнала. Устранить препятствие не всегда возможно, поэтому остается искать другую точку для антенны. Иногда хватает поднять её на пару метров выше или перенести на другой угол дома. Отдельно про листву. Если приём портится с весны и восстанавливается осенью, дело в дереве: голые ветки сигнал пропускают, а листва — уже задерживает.
  3. Снег, наледь и дождь
    Мокрый снег на зеркале и наледь в конвертере могут снизить прием сигнала до нуля. Своевременно очищайте антенну мягкой щеткой, наледь можно растопить обычным бытовым феном на средних температурах.
    Что касается дождя, то сигнал на спутниковых частотах поглощается каплями, и в сильный ливень приём проседает у всех. Если картинка сыпется даже в небольшой дождь, то не хватает точности настройки антенны на спутник.
  4. Маленькая спутниковая антенна
    Если вы живете в зоне неуверенного сигнала спутника и нет возможности подключиться к другому, следует использовать антенну большего диаметра. Это не только усилит сигнал, но и сохранит его качество в плохую погоду.
    В средней полосе на популярных спутниках хватает 0,6 м. Ближе к краю покрытия берут 0,9 м, дальше — 1,2 м и больше. На Крайнем Севере мешает не отсутствие сигнала, а низкий угол места — луч идёт через толщу атмосферы и цепляет всё, что стоит на горизонте. Здесь также используют большие антенны.
  5. Низкое качество конвертера
    У конвертера смотрят на коэффициент шума: у современных моделей это 0,1–0,3 дБ, и чем меньше, тем лучше. А вот усиление у любого конвертера и так с запасом, 50–60 дБ, добавка к нему приёма не улучшит — шум поднимется вместе с сигналом.
  6. Большое количество кабельных соединений
    Каждое соединение кабеля снижает качество сигнала. Тут работает правило: чем меньше препятствий на пути сигнала, тем он лучше. Поэтому если есть необходимость усилить сигнал антенны, нужно устранить как можно больше этих соединений. Если был использован сращиватель кабеля, замените кабель на цельный. Если стоит делитель, его лучше убрать. На несколько телевизоров ставят конвертер с двумя и более выходами или мультисвитч.
  7. Вода в разъемах
    Отдельная беда — вода. Она заходит в негерметичный уличный разъём и по кабелю уходит вниз, а внутри окисляет оплётку и жилу. Признак характерный: в дождь приём портится, а после дождя возвращается не сразу, а через день-другой, когда всё просохнет. Ещё один признак — зеленоватый налёт на разъёме и то, что картинка сыпется, если провод пошевелить. Такой участок лечится только заменой, сушить его бесполезно.
  8. Большая длина некачественного кабеля
    При большой длине кабеля затухание сигнала неизбежно. Но что делать, если нужна именно такая длина? В этом случае нужно выбирать качественный кабель, с полностью медной, а не обмедненной стальной центральной жилой. Кроме жилы смотрят на затухание — и обязательно на спутниковой частоте, около 2150 МГц. Из распространённых моделей на длинную трассу берут SAT-703 или DG-113, а от полусотни метров стоит рассмотреть кабель потолще, RG-11.

После рассмотрения причин слабого сигнала становится понятно, как можно его усилить. Точно настроить и закрепить антенну, увеличить ее размер, заменить конвертер, устранить соединения кабеля и заменить его на более качественный.

Причины слабого сигнала эфирной антенны

Речь дальше пойдёт про обычную телевизионную антенну, которая принимает двадцать бесплатных каналов, а не про спутниковую тарелку.

Сразу оговоримся про усилитель, потому что с него начинают почти все. Он поднимает не только сигнал, но и шум вместе с ним, а качество картинки определяется их соотношением. Если антенна вышку почти не видит, усиливать нечего. Поэтому сначала имеет смысл разобраться, откуда взялся слабый приём.

  1. Антенна стоит в глубине квартиры
    Самый частый случай. Комнатная антенна на телевизоре в дальней комнате принимает то, что осталось от сигнала после капитальной стены, а иногда и после соседнего дома. Современные стеклопакеты тоже создают помехи: на энергосберегающее стекло наносят тонкий слой металла, и он задерживает радиоволны заодно с теплом. Поэтому первое, что стоит сделать, — переставить антенну ближе к окну, желательно к тому, что выходит в сторону вышки. Ещё лучше вынести её на балкон, а совсем хорошо — наружу, на стену или мачту. Прибавка от переноса обычно больше, чем от любого усилителя.
  2. Антенна направлена не в ту сторону
    Дециметровые антенны направленные, и разница между «примерно туда» и точно на вышку заметная. Азимут и расстояние до ближайшего передатчика можно посмотреть на карте охвата РТРС: там же указаны частоты мультиплексов РТРС-1 и РТРС-2 для вашего населённого пункта.
  3. Антенна не того диапазона
    Цифровое эфирное вещание идёт в дециметровом диапазоне, 470–790 МГц, небольшая часть передатчиков работает в метровом, 174–230 МГц. Антенна нужна дециметровая, с пометкой ДМВ или МВ/ДМВ. Случай нечастый, но на даче или в давно не обновлявшейся квартире ещё попадаются метровые антенны с аналоговых времён, и на них цифра либо не ловится, либо ловится случайным образом.
  4. До вышки слишком далеко
    Бывает, что до передатчика десятки километров, а на частотах эфирного ТВ сигнал идёт практически по прямой и препятствия почти не огибает. Ориентир примерно такой: до двадцати-двадцати пяти километров чаще всего справляется комнатная антенна, дальше нужна наружная направленная на мачте, поднятая как можно выше. Точное расстояние и азимут до ближайшей вышки смотрят на карте охвата РТРС.
  5. Сигнал приходит отражённым
    До антенны сигнал может доходить двумя путями: напрямую от вышки и отражённым от стены соседнего дома или от крыши. Волны складываются со сдвигом и частично гасят друг друга. Явление называют многолучёвостью, и узнаётся оно по характерному признаку — приём резко меняется от небольшого сдвига антенны, буквально на десяток сантиметров.
    Помогает тут не усиление, а поиск другого места. Иногда достаточно поднять антенну выше или развернуть её так, чтобы отражающая поверхность оказалась сбоку, а не позади.
  6. Помехи от сотовых сетей
    Рядом с телевизионным диапазоном работает мобильная связь: полоса 791–862 МГц отдана сетям LTE. Если базовая станция стоит близко, её сигнал попадает на вход антенного усилителя и забивает его. Внешне это выглядит как слабый приём, хотя телевизионный сигнал на месте.
    Это исправляется фильтром LTE — отдельным устройством, которое врезается в кабель, или встроенным в мачтовый усилитель.
  7. Кабель и разъёмы
    Вода, попавшая в уличный разъём, окисляет оплётку и жилу, а заломы кабеля меняют его геометрию и добавляют потери. Признак характерный: картинка сыплется, когда провод шевелят у разъёма.

Так поможет усилитель или нет

Поможет, когда сигнал до антенны доходит нормально, а теряется уже дальше — в длинном кабеле или при раздаче на несколько телевизоров. В остальных случаях толку от него не будет.

Есть и обратная ситуация. Если до вышки недалеко и приём уверенный, усилитель перегрузит вход тюнера, и картинка начнёт сыпаться так же, как при слабом сигнале. Поэтому на несколько телевизоров при хорошем приёме ставят обычный пассивный разветвитель, без усиления.

Усилитель для антенны

Антенный усилитель можно применять, если потеря сигнала идёт на кабеле — он очень длинный или сигнал делится на несколько приёмников. Иными словами, усилители нужны, чтобы предотвратить затухание изначально хорошего сигнала.

Например, у SAT-703 затухание на 2150 МГц составляет 29,1 дБ на 100 метров, то есть около 0,29 дБ на метр. На сорока метрах набежит примерно 12 дБ, а у кабеля подешевле с омеднённой стальной жилой заметно больше. Усилитель сможет компенсировать это затухание.

Если же плохое качество сигнала вызвано неправильной настройкой антенны, недостаточным ее диаметром, устаревшим конвертером или некачественным кабелем, то исправить проблему усилителем не получится, ведь усиливаться будет сигнал вместе с шумами, и нормального качества картинки и звука вы не получите.

Как выбрать

При выборе усилителя для антенн нужно учитывать следующее:

    1. Нужный диапазон частот
      Зависит от типа телевидения: спутниковое оно или эфирное.
      Для спутниковой антенны — усилитель промежуточной частоты, 950–2150 МГц. Если в паспорте стоит 950–2400, это то же самое с запасом. Он обязательно должен пропускать питание конвертера по кабелю (в характеристиках — «проходной по питанию» или DC pass), иначе конвертер не заработает.
      Для эфирной антенны — дециметровый, 470–790 МГц. Широкополосные от 5 МГц заодно ловят сигнал соседних сотовых сетей и забивают вход.
    2. Усиление
      Берут под свои потери в кабеле, обычно 10–20 дБ. Лишнее не помогает, т.к. перегруженный вход ресивера даёт ту же сыплющуюся картинку, что и слабый сигнал.

Рекомендуемые модели для спутниковых антенн

Кроме установки отдельных усилителей, для спутникового ТВ можно также рассмотреть конвертеры с повышенным коэффициентом усиления сигнала — такие есть на рынке.

Линейные усилители — небольшие устройства, которые врезаются прямо в коаксиальный кабель между конвертером (LNB) и ресивером. Их задача — компенсировать потери сигнала в длинном кабеле.

  • Усиление около 20 дБ.
  • Питание получают от ресивера по этому же кабелю.
  • Пропускают питание конвертера и команды переключения (DiSEqC, тон 22 кГц).

LANS SA-20S

Линейный усилитель спутниковой ПЧ со встроенной коррекцией наклона АЧХ (эквалайзером). Хорошо подходит для длинных кабельных трасс, где высокие частоты затухают сильнее низких.

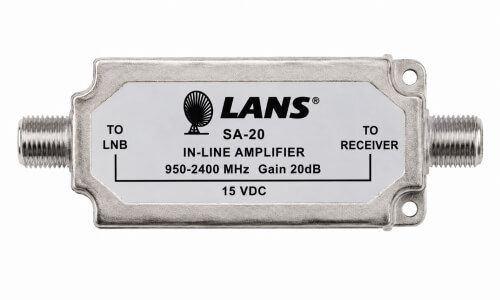

LANS SA-20

Базовый линейный усилитель спутникового диапазона для компенсации потерь в кабеле. Простая и недорогая модель.

TERRA SA003

Распространенный линейный усилитель спутникового сигнала. Компенсирует потери в длинном кабеле (950–2400 МГц), пропускает питание LNB, команды DiSEqC и тон 22 кГц.

TERRA SA001

Классический линейный усилитель диапазона 950–2400 МГц. Предназначен для восстановления уровня сигнала при большой длине кабеля между антенной и ресивером.

Рекомендуемые модели для эфирных антенн

Мачтовые (антенные) усилители

Ставят у самой антенны, сразу за ней. Их задача — поднять слабый сигнал до того, как он ослабнет в кабеле.

  • Усиление обычно 15–30 дБ.
  • Питание получают по коаксиальному кабелю через инжектор питания, который стоит в комнате.
  • В коробке две части: сам усилитель крепится на мачту, а инжектор — небольшой блок, который включается в розетку и врезается в кабель перед телевизором. Без него усилитель наверху не заработает.
  • Работают в дециметровом диапазоне (470–790 МГц), реже в метровом (174–230 МГц).
  • Нужны там, где сигнал изначально слабый: далеко от вышки, антенна на чердаке, помехи по пути.

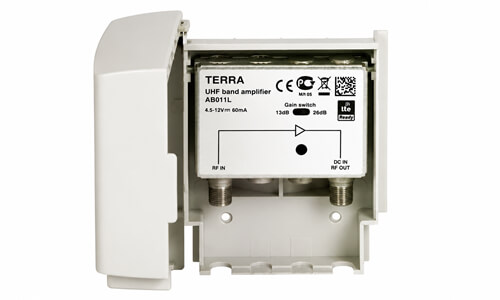

TERRA AB011L

Профессиональный мачтовый усилитель ДМВ-диапазона со встроенным LTE-фильтром — отсекает сигнал сотовых сетей, который стоит рядом с диапазоном ТВ и забивает вход усилителя. Коэффициент усиления — 26 дБ (регулируемый). Отличается очень низким коэффициентом шума и подходит для зон слабого приема.

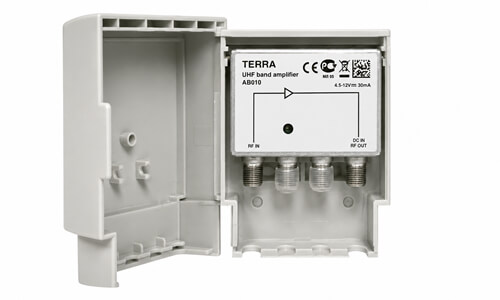

TERRA AB010

Мачтовый усилитель для зон с умеренно слабым сигналом. Коэффициент усиления — 15 дБ, питание подается по коаксиальному кабелю от инжектора. Благодаря фиксированному усилению хорошо подходит, когда достаточно небольшой компенсации потерь и нет необходимости в мощном усилителе.

Квартирные усилители-разветвители

Включаются в розетку и стоят у телевизоров. Они одновременно усиливают сигнал и раздают его на несколько точек.

  • Два, четыре или больше выходов.
  • Питание от сети, отдельным блоком.
  • У части моделей раздельная регулировка метрового и дециметрового диапазонов.
  • Нужны, когда телевизоров несколько, а запас сигнала небольшой.

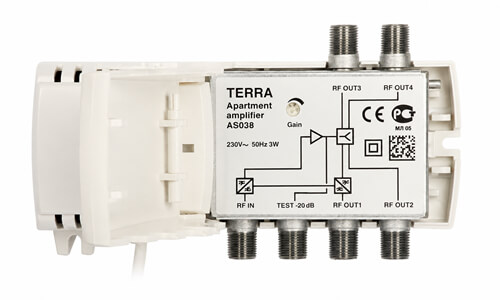

TERRA AS038

Квартирный усилитель с 4 выходами. Коэффициент усиления — 18 дБ. Одновременно усиливает эфирный сигнал и распределяет его на несколько телевизоров. Питается от внешнего блока питания.

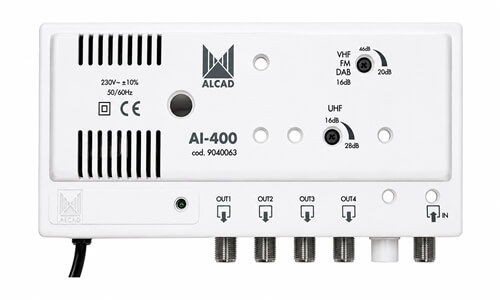

Alcad AI-400

Один из самых популярных квартирных усилителей испанского производства. Коэффициент усиления — до 24 дБ (в зависимости от диапазона), 4 выхода, раздельная регулировка усиления метрового и дециметрового диапазонов. Хорошо подходит для квартиры или дома, где несколько телевизоров.
