Спутниковый конвертер

Спутниковый конвертер — это устройство на спутниковой антенне, которое принимает сигнал со спутника, усиливает его до уровня, пригодного для дальнейшей обработки, преобразует в более низкую частоту и передает по кабелю к ресиверу или телевизору.

В быту конвертер чаще называют «головкой» антенны. Еще одно распространенное название — LNB (Low Noise Block, малошумящий блок). Именно его вы чаще всего увидите в характеристиках оборудования и интернет-магазинах.

В этой статье разберем:

• как работает спутниковый конвертер;
• какие бывают виды LNB;
• как выбрать подходящую модель;
• что означают характеристики вроде 9750/10600, 0,1 dB и Universal;
• какой конвертер нужен для Триколор, МТС, НТВ Плюс и Телекарты;
• почему конвертер может перестать работать.

Как работает спутниковый конвертер

Чтобы понять роль конвертера, достаточно представить путь телевизионного сигнала.

Телевизионные каналы передаются с наземной станции на спутник. На спутнике сигнал принимают транспондеры, которые усиливают его и ретранслируют обратно на Землю в виде широкого луча покрытия. Если ваша местность находится внутри этого луча, сигнал можно принять с помощью спутниковой антенны.

Металлическая «тарелка» собирает слабый сигнал и отражает его в одну точку — туда, где закреплен конвертер. Именно он принимает электромагнитные волны, усиливает их, преобразует в более низкую промежуточную частоту и отправляет по коаксиальному кабелю к ресиверу или телевизору со встроенным спутниковым тюнером.

Почему вообще требуется преобразование? Дело в том, что спутники вещают в диапазоне около 10–12 ГГц. Передавать такой сигнал по обычному телевизионному кабелю практически невозможно — потери будут слишком велики. Поэтому конвертер сразу преобразует его в диапазон примерно 950–2150 МГц, который уже без проблем передается по десяткам метров коаксиального кабеля.

Именно преобразование частоты — главная задача LNB. Усиление сигнала тоже важно, но оно лишь помогает компенсировать потери и сохранить качество приема.

Конструкция

Внутреннее устройство LNB довольно сложное, однако для понимания принципа работы достаточно знать три основные части.

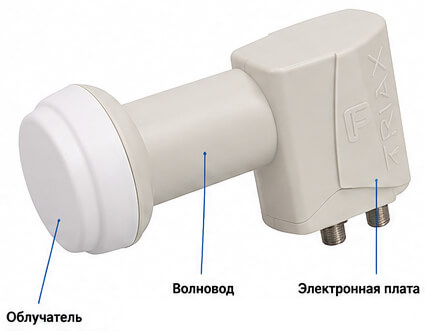

• Облучатель
  Принимает сигнал, отраженный спутниковой «тарелкой», и направляет его внутрь устройства.
• Волновод
  Передает электромагнитные волны к электронной части конвертера практически без потерь.
• Электронный блок
  Усиливает принятый сигнал, преобразует его в более низкую частоту и передает по кабелю к ресиверу.

Большинство современных бытовых конвертеров объединяют все эти элементы в одном герметичном корпусе, который рассчитан на круглогодичную работу под дождем, снегом и при отрицательных температурах.

В зависимости от диапазона сигнала волновод и облучатель могут быть единым устройством, либо облучатель будет представлять собой отдельную деталь. Российские операторы спутникового телевидения вещают в Ku-диапазоне, и конвертеры для него содержат облучатель и волновод в общем корпусе.

Как выбрать конвертер

Разберем те характеристики, которые важны при подборе.

Диапазон и поляризация

Спутниковая связь работает в разных диапазонах радиочастот. Для телевещания на территории России используются в основном два из них:

• C-диапазон — примерно 3,4–4,2 ГГц;
• Ku-диапазон — примерно 10,7–12,75 ГГц.

C-диапазон по-прежнему применяется для некоторых профессиональных систем связи и отдельных спутниковых телеканалов, однако для приема требуется большая антенна — обычно диаметром от 1,5–2 метров. Поэтому в быту он встречается редко.

Все российские операторы спутникового телевидения — Триколор, НТВ Плюс, МТС и Телекарта — работают именно в Ku-диапазоне. Если вы выбираете оборудование для одного из них, нужен Ku-конвертер.

Но одного диапазона недостаточно.

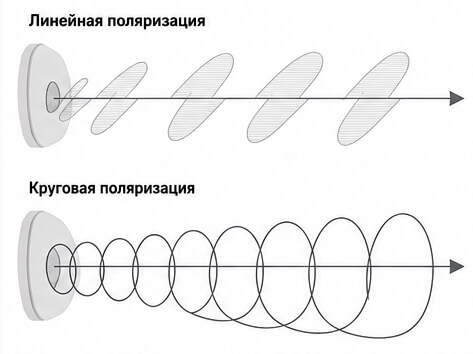

Электромагнитные волны, передаваемые со спутника, могут быть не только определенного диапазона, но и различной поляризации: линейной и круговой. Если кратко, то при линейной поляризации колебания происходят в одной плоскости, а при круговой вершина вектора электрического поля в заданной точке пространства с течением времени описывает круг.

Однако нам важна не физика явления, а то, что спутниковое вещание ведется в различной поляризации. Причем поляризация определяется не оператором, а конкретным спутником. Так, у Триколор и НТВ Плюс может использоваться и круговая, и линейная поляризация, МТС и Телекарта остаются только на линейной.

Оператор, пакет	Спутник (позиция)	Охват	Поляризация
Триколор ТВ	«Экспресс-АМУ1» и Eutelsat 36D (36°E)	Европейская часть России	Круговая
Триколор ТВ Сибирь	«Экспресс-АТ2» (56°E)	Урал, Сибирь, часть центра	Круговая
Триколор Федеральный	ABS-2A (75°E)	Почти вся Россия	Линейная (V)
НТВ Плюс	«Экспресс-АМУ1» и Eutelsat 36D (36°E)	Европейская часть России	Круговая
НТВ Плюс Восток	«Ямал-402» (55°E)	Урал, Сибирь, север	Линейная (H)
МТС ТВ	ABS-2A (75°E)	Почти вся Россия	Линейная (V)
Телекарта	«Экспресс-80» (80°E)	Вся Россия	Линейная (V/H)
Телекарта Восток	«Экспресс-АМ5» (140°E)	Дальний Восток, Якутия, Камчатка	Линейная (V/H)

Бывают ли конвертеры с универсальной поляризацией?

Может возникнуть резонный вопрос: раз одни спутники работают в круговой поляризации, а другие в линейной, нет ли головки, которая умеет и то, и другое?

Короткий ответ — нет, головки, которая принимает и круговую, и линейную поляризацию, не существует.

Сразу оговоримся про название. В магазинах повсюду встречается Universal LNB, «универсальный конвертер», но универсальность там означает работу во всём диапазоне 10,7–12,75 ГГц с двумя частотами гетеродина, 9,75 и 10,60 ГГц. Поляризация у такого конвертера линейная.

Внутри линейного конвертера стоят два приёмных штыря под прямым углом друг к другу, и ресивер выбирает нужный напряжением по кабелю, 13 или 18 вольт. Так переключается вертикальная поляризация на горизонтальную, и здесь никаких сложностей нет. А вот перейти с линейной на круговую электроника уже не может: круговой конвертер отличается диэлектрической пластиной внутри, и это деталь, а не настройка.

Если эта пластина сделана съёмной, то её можно вынуть, превратив круговую головку в линейную. Но встречается это у редких моделей, а выламывать литую пластину не рекомендуем — конвертер после такого чаще всего отправляется в мусор.

Если же нужны сразу два спутника с разной поляризацией, ставят мультифид: одна «тарелка», два конвертера на общем кронштейне, каждый под свой спутник.

Количество выходов

От конвертера к ресиверу сигнал идет по кабелю. И если ресиверов и телевизоров, к ним подключенных, несколько, то и кабелей должно быть соответствующее количество. Для этого существуют конвертеры с несколькими выходами под кабель: 1, 2 или 4. Если вы подключаете несколько телевизоров к одной спутниковой антенне, то LNB должен иметь количество выходов не меньшее, чем количество ТВ.

Если говорить о редких вариантах, то есть устройства с восемью выходами, используемые для подключения большого числа телевизоров, например, в мини-гостинице. Стоит упомянуть и о конвертере с двумя «головками», но одним выходом — для приема сигнала с двух спутников на один ресивер.

Маркировка конвертеров по количеству выходов:

• SINGLE — 1 выход,
• TWIN — 2 выхода,
• QUAD — 4 выхода,
• OCTO — 8 выходов.

Другие параметры

При выборе спутникового конвертера стоит обратить внимание ещё на несколько характеристик. Они не так критичны, как диапазон, поляризация и количество выходов, но именно от них во многом зависит, насколько долго устройство прослужит и насколько уверенно будет принимать сигнал.

Коэффициент шума

Как и любое промежуточное устройство, конвертер вносит в систему определённый уровень шума (собственные помехи электроники поверх полезного сигнала). Задача хорошего конвертера — сделать этот шум как можно меньше.

Этот параметр называется коэффициентом шума (Noise Figure) и измеряется в децибелах (дБ).
Современные бытовые Ku-конвертеры обычно имеют заявленный коэффициент шума от 0,1 до 0,5 дБ. Чем меньше значение — тем лучше. Особенно это важно, если вы живете на границе зоны покрытия спутника или используете небольшую антенну.

Однако не стоит придавать этому параметру самое большое значение. На практике разница между качественными моделями с заявленными 0,1 и 0,3 дБ зачастую практически незаметна. Намного важнее качество изготовления самого конвертера.

Для LNB С-диапазона используют величину, эквивалентную коэффициенту шума, называется она шумовая температура.

Усиление

Эта характеристика показывает, насколько сильно конвертер усиливает принятый сигнал перед тем, как отправить его по кабелю к ресиверу. Современные бытовые LNB имеют достаточное усиление для обычной домашней установки. Исключение — длинные кабельные линии, например 40–60 метров и более. В этом случае сигнал будет затухать сильнее, а значит, на входе его нужно максимально усилить.

Материал корпуса

Конвертер работает на улице круглый год. Летом он нагревается на солнце, зимой покрывается снегом, а осенью постоянно подвергается воздействию дождя и перепадов температуры.

Поэтому хороший корпус не менее важен, чем характеристики электронной части.

Обратите внимание, чтобы:

• пластик был толстым и прочным;
• корпус был полностью герметичным;
• защитный колпачок надёжно закрывал F-разъём;
• не было заметных щелей между частями корпуса.

Чаще всего именно попадание влаги становится причиной выхода конвертера из строя.

Подведем итог.

Чтобы правильно выбрать спутниковый конвертер, обращайте внимание на следующие характеристики:

• диапазон — Ku или C, для платного спутникового ТВ нужен Ku;
• поляризация — горизонтальная или круговая, зависит от спутника;
• количество выходов — не меньше, чем количество телевизоров;
• уровень шума, способность к усилению сигнала (если используется длинный кабель), материал и качество корпуса.

Моноблок — если нужно принимать два спутника

Иногда требуется принимать сигнал сразу с двух близко расположенных спутников, не устанавливая вторую антенну.

Для этого существуют моноблоки (Monoblock LNB).
Фактически это два конвертера в одном корпусе с уже встроенным переключателем DiSEqC. Моноблок позволяет принимать сигнал сразу с двух орбитальных позиций, а переключение между ними происходит автоматически.

Такие устройства особенно популярны в Европе, где часто принимают несколько спутников одновременно. В России они используются значительно реже, но тоже встречаются.

Что такое DiSEqC

Если спутниковая система состоит из нескольких конвертеров, между ними нужно как-то переключаться. Для этого используется протокол DiSEqC (Digital Satellite Equipment Control).

Ресивер отправляет по кабелю специальную команду, после чего переключатель подключает нужный конвертер.

Большинству пользователей разбираться в разновидностях DiSEqC не потребуется — достаточно знать, что он нужен только в более сложных системах, где используется несколько спутников или несколько конвертеров.

Почему конвертер не работает

Спутниковый конвертер — устройство достаточно надёжное. Он не требует обслуживания и может работать много лет. Однако из-за постоянного воздействия солнца, дождя, снега и перепадов температуры со временем даже качественный LNB может выйти из строя.

Вот наиболее распространённые причины.

Попадание влаги

Это самая частая причина поломки.
Со временем корпус может потерять герметичность, а резиновые уплотнители — растрескаться. Внутрь попадает влага, из-за чего окисляются контакты и начинают ухудшаться характеристики электронной части.

Иногда конвертер перестаёт работать полностью, а иногда неисправность проявляется только во время дождя или при отрицательной температуре.

Старение электронной части

Любой конвертер содержит электронные компоненты, которые постепенно стареют.

Даже если устройство продолжает работать, со временем может увеличиться коэффициент шума, ухудшиться стабильность работы внутреннего генератора и снизиться чувствительность. В результате приём становится менее уверенным, особенно при слабом сигнале или плохой погоде.

Механические повреждения

Конвертер может пострадать из-за падения веток, удара при очистке антенны от снега или неосторожного монтажа.

Также стоит внимательно осмотреть пластиковый корпус. Даже небольшая трещина со временем может привести к попаданию влаги внутрь устройства.

Повреждение разъёма

Ещё одно слабое место — F-разъём.

Если он плохо защищён от осадков, внутрь может попасть вода. Со временем появляются следы коррозии, ухудшается контакт, а в некоторых случаях происходит короткое замыкание. Поэтому при замене конвертера стоит одновременно проверить состояние разъёма и при необходимости установить его заново.

Проверить, что не работает именно конвертер, проще всего, подключив к антенне заведомо исправное устройство. Если с ним телевидение показывает, значит, первый конвертер сломан и его необходимо заменить. Однако чаще всего встречается ситуация, когда конвертер работает, но обладает недостаточными показателями шумности и усиления сигнала. В этом случае мы также рекомендуем его поменять на модель более высокого уровня.

Вопрос-ответ

Что означает Universal LNB?

Если открыть каталог любого магазина, почти у всех бытовых моделей в названии будет написано Universal. Universal LNB — это обычный линейный Ku-конвертер, который способен принимать оба поддиапазона Ku-диапазона:
— нижний — 10,7–11,7 ГГц;
— верхний — 11,7–12,75 ГГц.

Что означают цифры 9750/10600?

Это частоты внутреннего гетеродина конвертера (LOF — Local Oscillator Frequency). Именно благодаря ему происходит преобразование спутникового сигнала в более низкую промежуточную частоту, которую уже можно передать по обычному коаксиальному кабелю.
Для большинства современных Universal LNB используются два значения:
— 9750 МГц — для нижнего поддиапазона;
— 10600 МГц — для верхнего.
Обычно вводить их вручную не требуется — большинство ресиверов определяют эти параметры автоматически или уже содержат правильные настройки.

Почему ресивер подает 13 или 18 вольт?

Одна из особенностей спутникового телевидения заключается в том, что отдельный провод питания конвертеру не нужен. Питание подается по тому же коаксиальному кабелю, по которому затем возвращается телевизионный сигнал. Но напряжение используется не только для питания.
Ресивер управляет работой конвертера следующим образом:
— 13 В — одна поляризация;
— 18 В — другая поляризация.
Для Universal LNB используется еще один управляющий сигнал — тон 22 кГц. Он переключает конвертер между нижним и верхним поддиапазонами Ku-диапазона. Благодаря этому один и тот же конвертер может принимать тысячи телеканалов без каких-либо механических переключателей.
