Как обжать витую пару: пошаговая инструкция с коннектором RJ-45

Обжать витую пару — значит надеть на её конец коннектор RJ-45 так, чтобы каждая жила попала на свой контакт и осталась там зажатой.

Коннектор — это прозрачный пластиковый наконечник с восемью золотистыми контактами внутри и пластиковой защёлкой, который вставляется в порт. Его же называют вилкой или штекером. Операция несложная, с первого раза получается почти у всех, но в ней есть несколько мест, где кабель легко испортить.

Разберём по шагам: что купить, как подготовить конец кабеля, в каком порядке разложить жилы и как проверить результат.

Про сам кабель скажем коротко. Для дома подойдёт обычная неэкранированная витая пара категории 5e с медными жилами. Для стационарной прокладки в стену берут одножильный кабель, для короткого шнура между устройствами — многожильный. Подробный разбор, чем они отличаются и на что ещё смотреть при покупке, у нас в отдельной статье про выбор витой пары.

Если кабель проложен в стене и должен заканчиваться обычной сетевой розеткой, вилку на него не ставят, жилы заделывают в модуль розетки, а там другой инструмент и другой способ. Инструкция ниже нужна для патч-кордов и для случаев, когда на конце кабеля действительно должна быть вилка RJ-45, например при подключении камеры или точки доступа напрямую.

Что понадобится

• Коннекторы RJ-45. Берите с запасом, первые несколько штук уйдут на тренировку. Коннекторы различаются по типу жилы (под одножильный кабель и под многожильный шнур контакты устроены по-разному), универсальные тоже бывают.
  Смотрите и на категорию: для Cat6 или Cat6A нужна вилка, рассчитанная на эту категорию. Кроме того, у вилки указан допустимый калибр жилы и диаметр проводника вместе с изоляцией, а иногда и наружный диаметр кабеля. Сверяйте эти диапазоны со своим кабелем.
• Кримпер — обжимные клещи. Самые простые стоят недорого, и у большинства есть встроенный нож для оболочки. Если есть выбор, берите модель с храповым механизмом. Он не даёт разжать ручки, пока цикл не завершён, поэтому матрица каждый раз доходит до нужного положения. Для части экранированных вилок нужна ещё и совместимая матрица, которая формирует крепление экрана, но встречаются и совсем другие конструкции, так что тут особенно важно смотреть инструкцию производителя.

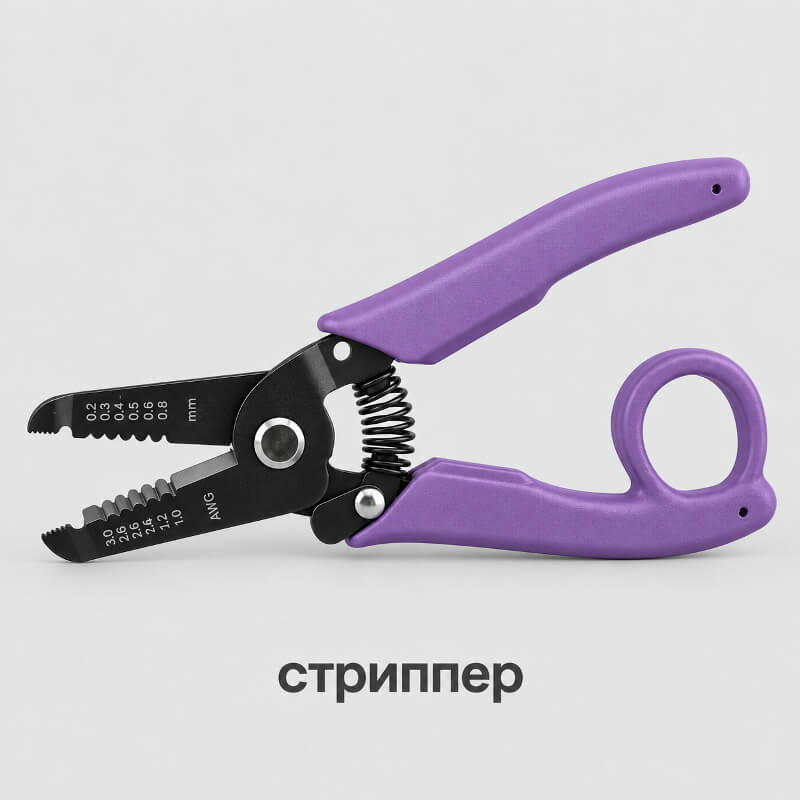

• Стриппер — инструмент для снятия оболочки. Штука необязательная, потому что у кримпера обычно есть такая же выемка с лезвием, но у отдельного стриппера регулируется глубина реза, и он аккуратнее. Если нужно обжать много кабеля, вещь полезная.
• Кабельный тестер для базовой проверки. Простая прозвонка стоит копейки и показывает, все ли восемь жил дошли до контактов и не перепутан ли порядок.

Нож или кусачки пригодятся, но отдельно их покупать необязательно, обычно всё нужное есть на кримпере.

А вот инструмент для заделки, он же нож-пробойник, здесь не понадобится. Им заводят жилы в розетки и патч-панели, к обжиму вилок он отношения не имеет.

Полезная мелочь — защитные колпачки на коннекторы.

Они прикрывают защёлку, которая иначе быстро обламывается при частых подключениях. Стоят копейки, а шнур живёт заметно дольше.

Только наденьте колпачок на кабель заранее, до установки коннектора, иначе потом он уже не налезет.

Дальше описан обжим обычного коннектора, куда восемь жил вставляются напрямую, одним рядом. У части вилок Cat6 и Cat6A есть направляющая, в которой жилы располагаются в два уровня. Порядок цветов там тот же, а вот механика сборки другая, её делают по инструкции производителя.

И ещё одно. Всё описанное относится к обычному неэкранированному кабелю. Если у вас экранированный, нужна совместимая экранированная вилка, а экран заделывают по инструкции её производителя. Обычный пластиковый коннектор непрерывность экрана не обеспечит.

Шаг 1. Снять оболочку

Отмерьте от конца кабеля примерно два-три сантиметра и снимите оболочку по кругу. У кримпера для этого есть выемка с лезвием. Кабель вставляют, зажимают и проворачивают вокруг оси, после чего надрезанная оболочка снимается как колпачок.

Главное на этом шаге — не надрезать изоляцию жил. Лезвие должно едва прорезать оболочку, а не вгрызаться в кабель. Если на цветной изоляции появились задиры или медь блеснула наружу, отрежьте конец и начните заново. Повреждённая жила будет работать нестабильно, а найти такое место потом почти невозможно.
Поэтому после разреза внимательно осмотрите проводники по краю оболочки кабеля, не должно быть зазубрин (надрезов в изоляции проводников), и, тем более, повреждений меди.

Внутри может оказаться разрывной шнур — тонкая нить вдоль пар. Его просто откусывают. У кабелей шестой категории между парами бывает пластиковый разделитель в виде крестовины, его тоже срезают под самую оболочку.

Шаг 2. Расплести пары

Пары нужно раскрутить и развести чуть в стороны.

Жилы после раскручивания будут волнистыми, выпрямите их пальцами, протягивая между ногтем и подушечкой, иначе они не встанут ровным рядом. Не прилагайте слишком большого давления, иначе вы рискуете содрать изоляцию с медного провода.

Шаг 3. Разложить жилы по цветам

Внутри коннектора восемь узких каналов, по одному на каждую жилу, и в конце каждого стоит свой контакт. Позиции контактов нумеруются от первой до восьмой, хотя на самой вилке цифр обычно нет. Ваша задача — положить жилы в строго определённом порядке, чтобы нужный цвет попал в нужный канал. Этот порядок называют схемой раскладки.

Вообще, схем две, T568A и T568B. Электрически они равнозначны, но в России обычно используется схема B.

Для новой линии берите T568B. У нас она распространена очень широко, по ней заделывают розетки, патч-панели и готовые шнуры. Схема A тоже допустима и электрически ничем не хуже, просто выбирать её нет смысла.

Единственное исключение — если второй конец кабеля уже заделан. Тогда посмотрите, по какой схеме сделан он, и повторите её. Это же правило работает и за границей: если подключаетесь к готовой линии, ориентируйтесь на то, как она сделана, а не на привычную схему.
В любом случае, оба конца кабеля обжимают по одной и той же схеме. Если на одном конце B, то и на другом B. Кабель, обжатый с одной стороны по A, а с другой по B, называется кроссовером. Современные порты умеют переключаться сами и обычно заработают и с ним, но специально делать кроссовер сейчас незачем.

Сначала определите, где первый контакт. Возьмите коннектор защёлкой вниз, золотыми контактами к себе, а отверстием для кабеля от себя. Тогда первый контакт окажется слева, восьмой справа. Переверните коннектор — и нумерация отзеркалится, это самая обидная ошибка при обжиме.

Теперь разложите жилы. Для схемы T568B порядок слева направо такой:

1. бело-оранжевый
2. оранжевый
3. бело-зелёный
4. синий
5. бело-синий
6. зелёный
7. бело-коричневый
8. коричневый

Получается, что жилы одной скрутки должны попасть на контакты 1–2, 3–6, 4–5, 7–8. Бело-зелёный стоит третьим, а зелёный только шестым, между ними вклинивается синяя пара. Так и должно быть, зелёную пару специально разносят. Схема T568A устроена так же, только зелёная и оранжевая пары меняются местами, а подробный разбор обеих схем у нас в отдельной статье про цвета и распиновку.

Выровненные и распределённые по цветам жилы придерживайте пальцами у самой оболочки и не отпускайте до тех пор, пока они не окажутся в коннекторе. Стоит их отпустить, и порядок собьётся, причём заметить это можно уже после обжима.

Шаг 4. Подрезать жилы

Длину, на которую нужно обрезать жилы, подбирают так, чтобы жилы упёрлись в переднюю стенку, а в коннектор вместе с жилами зашёл и кусочек оболочки (5-6 мм). Фиксатор при обжиме прижимает именно её, и если он зажмёт голые жилы, любое натяжение кабеля будет выдёргивать их из контактов.

Есть отдельная норма по расплёту: раскрученный участок в готовом коннекторе не должен превышать 13 мм. Но обычно для измерения нужной длины среза просто примеряют кабель к коннектору (для чего нужна определённая сноровка, ведь вы продолжаете придерживать все жилы пальцами), см. фото:

Теперь возьмите острые кусачки (бокорезы) или используйте режущую кромку на кримпере и отрежьте выстроенные в ряд жилы одним движением. Очень важно сделать ровный срез, то есть торцы всех жил должны быть в одной плоскости.

Шаг 5. Вставить кабель в коннектор

Возьмите коннектор защёлкой от себя, контактами вверх (при таком повороте первый контакт окажется справа). Аккуратно вставьте пучок до упора: все жилы должны идти по своим каналам, не перескакивая через перегородки.

Вставив кабель, посмотрите на коннектор с торца и сбоку. Должно быть видно, что все восемь жил дошли до передней стенки, ни одна не застряла на полпути, и что порядок раскладки по цветам не сбился.

На рисунке схематично показана не только раскладка по цветам, но и как далеко должен зайти нерасплетённый кабель в оболочке в коннектор:

Шаг 6. Обжать

1. Вставьте коннектор в гнездо кримпера до упора, не прилагая чрезмерных усилий.
2. Плавно сожмите ручки до конца. Жать надо до щелчка или до упора, в зависимости от инструмента. Недожатый коннектор — частая причина того, что линия работает через раз. Контакт вроде есть, но неуверенный.

Внутри кримпера происходит вот что. Клещи вдавливают контакты вглубь коннектора, и те прорезают изоляцию жил и доходят до меди. Одновременно прижимается фиксатор, который удерживает оболочку кабеля.

Шаг 7. Проверить результат

Сначала проверьте обжатый коннектор визуально.

1. Внешняя оболочка заходит внутрь коннектора (см. рисунок ниже, где нарисована условная линия).
2. Пластиковый язычок внутри RJ-45 прижимает внешнюю оболочку кабеля.
3. Все восемь ножей контактов продавлены внутрь и врезаются в свои жилы. Если один остался выше остальных, контакт, скорее всего, не получился.

Проверка кабельным тестером

Имеет смысл выполнить проверку кабельным тестером. Самый простой состоит из двух блоков, которые подключают к обоим концам кабеля. Он последовательно прозванивает жилы и показывает светодиодами, все ли восемь работают и не перепутан ли порядок.

У простого тестера есть слепое пятно. Он проверяет, что каждая жила дошла с одного конца на другой, но не видит, правильно ли жилы разложены по парам. Если перепутать их так, что в одну пару попадут проводники из разных скруток, тестер покажет, что всё в порядке, а линия будет работать плохо или не даст гигабитной скорости. Такую ошибку ловят только приборы поумнее, и это ещё одна причина раскладывать жилы строго по схеме.

Частые ошибки

• Слишком сильно расплели пары. Для раскладки жил их часто распрямляют на несколько сантиметров. Само по себе это не проблема, если лишнюю длину потом отрезать. Не оставляйте длину сверх той, которая нужна для укладки жил в коннектор.
• Внешняя оболочка не попала под фиксатор. Тогда вилка держится фактически за отдельные жилы. При натяжении кабеля они могут сместиться, а контакт — пропасть.
• Жилы вставлены не до конца. Перед обжимом проверьте, что все восемь проводников дошли до передней части коннектора. Иначе один из контактов может не прорезать изоляцию как следует.
• Перепутан порядок жил. Перед обжимом ещё раз сверьте последовательность цветов с T568A или T568B.
• При снятии оболочки задели изоляцию жил. Если нож прошёл слишком глубоко, проводник может быть повреждён. Такой дефект лучше заметить до обжима и отрезать участок.
• Коннектор не подходит к кабелю. Вилки могут быть рассчитаны на однопроволочные или многопроволочные жилы, а некоторые подходят для обоих типов. Это лучше проверить по характеристикам конкретного коннектора.

Что делать, если не работает

Почти всё из этого лечится одинаково. Откусить коннектор и обжать заново, на этот раз следя за длиной расплёта, порядком жил и тем, чтобы оболочка зашла под фиксатор. Если переобжим не помог, проверяйте сам кабель и трассу, а дальше порты и оборудование на обоих концах.

Сквозные коннекторы

У сквозных коннекторов, их ещё называют проходными, передняя стенка открыта, и жилы проходят насквозь, выходя наружу.

Стоят такие вилки чуть дороже обычных, но с ними проще работать, потому что не нужно отмерять длину и проверять, дошли ли жилы до упора, — они просто торчат с другой стороны, и порядок видно сразу. При обжиме кримпер просто обрезает лишнее заподлицо.

Их берут там, где обжимать приходится много и быстро, а ошибаться нельзя: на монтаже, при заделке в неудобном месте или в плохо освещённом шкафу. Пригодятся они и новичку, которому проще один раз доплатить за коннекторы, чем перепортить десяток обычных.

Для проходных коннекторов используют совместимый кримпер с режущим ножом: при обжиме он одновременно срезает выступившие из вилки жилы заподлицо.

Полевые (безынструментальные) коннекторы

Есть и полевые RJ-45-коннекторы, которые монтируются без обычного кримпера.

Жилы раскладывают по цветовой схеме в направляющей или корпусе коннектора, после чего контактный механизм врезается в изоляцию проводников. В зависимости от конструкции соединение закрывается руками либо с помощью обычных клещей или фирменного монтажного инструмента.

Такие вилки заметно дороже обычных обжимных коннекторов, поэтому для изготовления большого количества патч-кордов они невыгодны. Зато их используют в стационарном монтаже, например для прямого подключения IP-камер, точек доступа и другого оборудования. Перед покупкой нужно проверить допустимый диаметр кабеля, калибр AWG и брать их под свой тип кабеля, одножильный или многожильный.

Можно ли обжать без кримпера

Можно, но лучше не надо. Способ известный, контакты продавливают по одному тонкой плоской отвёрткой, а потом прижимают оболочку.

Проблема в том, что усилие и глубина у каждого контакта получаются разными. Часть жил прорезается нормально, часть остаётся с неуверенным контактом, и линия начинает вести себя непредсказуемо. Работает, пока кабель лежит неподвижно, и отваливается от любого касания.

Если выбора нет и сеть нужна прямо сейчас, обжать отвёрткой можно. Но при первой возможности такой коннектор лучше переделать нормально.
