Спутники Триколор — Экспресс-АМУ1, Eutelsat 36B и Экспресс‑АТ1

Вещание спутникового ТВ Триколор ведется со спутников:
— Экспресс-АМУ1 и Eutelsat 36B (Запад),
— Экспресс‑АТ1 (Восток).
Рассмотрим каждый из них подробнее.

Частоты телеканалов на каждом спутнике можно посмотреть здесь.

Экспресс-АМУ1 и Eutelsat 36B

Для начала ответим на вопрос о том, почему «западных» спутника два. Французский оператор Eutelsat S.A. (дочерняя компания в РФ — ООО «Евтелсат Нетворкс») арендует емкость на спутнике ФГУП «Космическая связь» Экспресс-АМУ1 на 36° в. д., а также  осуществляет ее продажу под коммерческим наименованием Eutelsat 36 °C. Этот спутник работает в паре с другим — Eutelsat 36B, находящимся на той же орбитальной позиции — 36° в. д. Антенна пользователей Триколор направлена сразу на оба спутника.

Экспресс-АМУ1 (Eutelsat 36C)

Российский телекоммуникационный геостационарный спутник. Его ёмкость арендует компания Eutelsat, среди заказчиков которой есть российские операторы — Триколор, НТВ Плюс. Зона покрытия включает европейскую часть России и  некоторые районы Африки.

Изготовлен  аппарат по заказу ФГУП «Космическая связь», строительство вела французская компания Airbus Defence and Space.
Запуск произведен 25 декабря 2015 года на РН «Протон-М».

Полезная нагрузка спутника —  70 транспондеров: 52 Ku-диапазона и 18 Ka-диапазона.
Кроме спутникового телевидения, Триколор использует КА Eutelsat 36 °C для предоставления услуги спутникового интернета.

Eutelsat 36B

Французский геостационарный спутник тяжёлого класса, запущенный  с космодрома Байконур 24 ноября 2009 года. Начало работы российского луча состоялось 15 января 2010 года.
В зоне охвата спутника —  Россия, Европа, Африка, Ближний Восток и Центральная Азия.

Параметры для передачи сигнала Триколор:

Диапазон: Ku
Поляризация: круговая левая
Тип модуляции: DVB-S, DVB-S2, 8PSK
Символьная скорость: 27500 Мсимв/сек
Прямая коррекция ошибок (FEC): 3/4

Транспондеры

11727 L, tp ER1, DVB-S2, 8PSK, SR 27500, FEC 3/4
11747 R, tp ER2, DVB-S2, 8PSK, SR 27500, FEC 3/4
11766 L, tp ER3, DVB-S2, 8PSK, SR 30000, FEC 5/6
11804 L, tp ER5, DVB-S2, 8PSK, SR 27500, FEC 3/4
11843 L, tp ER7, DVB-S2, 8PSK, SR 27500, FEC 3/4
11881 L, tp ER9, DVB-S2, 8PSK, SR 27500, FEC 3/4
11919 L, tp ER11, DVB-S2, 8PSK, SR 30000, FEC 5/6
11958 L, tp ER13, DVB-S2, 8PSK, SR 30000, FEC 5/6
11996 L, tp ER15, DVB-S2, 8PSK, SR 27500, FEC 3/4
12034 L, tp ER17, DVB-S2, 8PSK, SR 30000, FEC 5/6
12054 R, tp ER18, DVB-S2, SR 30000, FEC 5/6
12073 L, tp ER19, DVB-S2, 8PSK, SR 27500, FEC 3/4
12111 L, tp ER21, DVB-S2, 8PSK, SR 27500, FEC 3/4
12149 L, tp ER23, DVB-S2, 8PSK, SR 27500, FEC 3/4
12190 L, tp ER25, DVB-S2, 8PSK, SR 22500, FEC 3/4
12226 L, tp ER27, DVB-S, SR 27500, FEC 3/4
12303 L, tp ER31, DVB-S2, 8PSK, SR 27500, FEC 3/4
12360 R, tp ER34, DVB-S2, 8PSK, SR 30000, FEC 5/6
12380 L, tp ER35, DVB-S2, 8PSK, SR 27500, FEC 3/4
12418 L, tp ER37, DVB-S2, 8PSK, SR 30000, FEC 5/6
12456 L, tp ER39, DVB-S2, 8PSK, SR 27500, FEC 3/4
12476 R, tp ER40, DVB-S2, 8PSK, SR 27500, FEC 3/4

Экспресс-АТ1

Геостационарный телекоммуникационный спутник средней размерности на позиции 56° в. д. Заказан российским спутниковым оператором ФГУП «Космическая связь» и построен в ИСС им. М. Ф. Решетнёва на базе платформы «Экспресс-1000Н». Произведен совместно с франко-итальянской компанией Thales Alenia, изготовившей ретрансляционное оборудование.

Спутник был запущен на орбиту в марте 2014 года с космодрома Байконур вместе с другим космическим аппаратом — Экспресс-АТ2. Оснащен 32 активными транспондерами Ku-диапазона.

Параметры для передачи сигнала ТВ НТВ Плюс:

Диапазон: Ku
Поляризация: круговая левая
Тип модуляции: DVB-S, DVB-S2, 8PSK
Символьная скорость: 27500 Мсимв/сек
Прямая коррекция ошибок (FEC): 3/4

Транспондеры

11766 L, tp 3, DVB-S2, 8PSK, SR 27500, FEC 3/4
11843 L, tp 7, DVB-S2, 8PSK, SR 27500, FEC 3/4
11881 L, tp 9, DVB-S2, 8PSK, SR 27500, FEC 3/4
11919 L, tp 11, DVB-S2, 8PSK, SR 27500, FEC 3/4
11958 L, tp 13, DVB-S2, 8PSK, SR 27500, FEC 3/4
11996 L, tp 15, DVB-S2, 8PSK, SR 27500, FEC 3/4
12034 L, tp 17, DVB-S2, 8PSK, SR 27500, FEC 3/4
12073 L, tp 19, DVB-S2, 8PSK, SR 27500, FEC 3/4
12111 L, tp 21, DVB-S2, 8PSK, SR 27500, FEC 3/4
12149 L, tp 23, DVB-S2, 8PSK, SR 27500, FEC 3/4
12188 L, tp 25, DVB-S2, 8PSK, SR 27500, FEC 3/4
12226 L, tp 27, DVB-S, SR 27500, FEC 3/4
12265 L, tp 29, DVB-S2, 8PSK, SR 27500, FEC 3/4
12303 L, tp 31, DVB-S2, 8PSK, SR 27500, FEC 3/4
12341 L, tp 33, DVB-S2, 8PSK, SR 27500, FEC 3/4

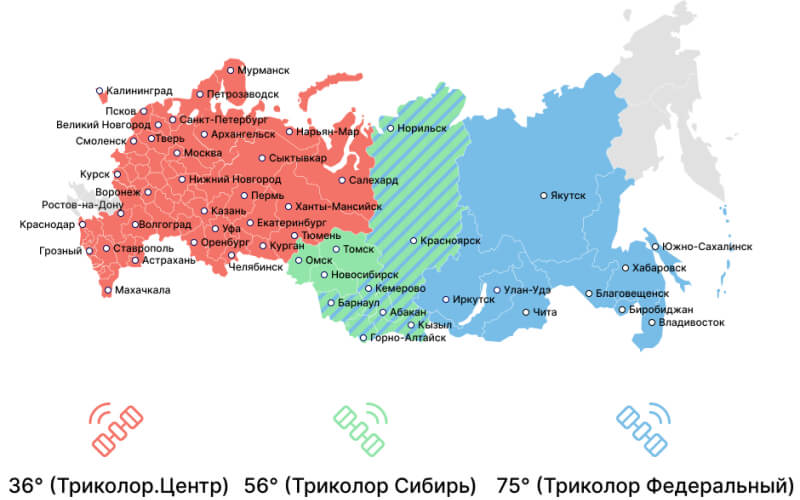

Карта покрытия

На карте можно посмотреть зоны покрытия обоих спутников Триколор, а также диаметр подходящей антенны.
